A mérés csak a folyamat kezdete
Az előző cikkünkben bemutattuk, hogyan képes a CryoMonitor 1000TL (okoskupak) folyamatosan mérni a kriogén mintatároló két meghatározó paraméterét: a folyékony nitrogén szintjét és a tárolási hőmérsékletet.
De mi történik ezekkel az adatokkal azután, hogy a készülék megmérte őket?
Egy korszerű monitorozási rendszerben az információ útja nem ér véget a tartály tetején található kijelzőnél. A mérési adatok távolról is elérhetővé tehetők, időbeli változásuk követhető, riasztási feltételek rendelhetők hozzájuk, és szükség esetén a rendszer automatikusan értesítheti az illetékes személyeket.
Ezt a következő szintet biztosítja a CryoMonitor 1000TL opcionális felhőkapcsolata és az Antech BioExpress Cloud Platform.
Nézzük meg közelebbről, hogyan működik mindez a gyakorlatban.
A CryoMonitor 1000TL és a BioExpress együttműködése
A rendszer kiindulópontja továbbra is maga a CryoMonitor 1000TL. A tartály nyakcsövébe illesztett intelligens monitorozóegység kapacitív érzékelővel követi a folyékony nitrogén szintjét, PT100 érzékelővel méri a hőmérsékletet, az aktuális értékeket pedig saját LCD-kijelzőjén is megjeleníti.
A felhőszolgáltatással kiegészített rendszer azonban ennél tovább megy.
A CryoMonitor kommunikációs rendszere LoRa és Wi-Fi technológiára épül. A monitor által gyűjtött adatok egy vezeték nélküli kommunikációs láncon keresztül jutnak el a felhőszerverre. A gyártó rendszerében a CryoMonitor 1000TL egy relay egységgel kommunikál, az adat továbbításában pedig gateway biztosítja a kapcsolatot a felhőszolgáltatás felé.
Az adat útja leegyszerűsítve így szemléltethető:
CryoMonitor 1000TL → LoRa kapcsolat → Relay / Gateway → Wi-Fi / internet → BioExpress Cloud Platform → Felhasználó
Ennek a felépítésnek fontos gyakorlati előnye, hogy maga a CryoMonitor továbbra is önálló, beépített és cserélhető lítium áramforrással működő készülék. A tartályhoz ezért nem szükséges külső tápellátást vagy adatkommunikációs kábelt vezetni.
A felhőkapcsolat automatikussá teszi az adatok továbbítását, így a felhasználónak nem kell a mérési eredményeket manuálisan rögzítenie vagy továbbítania.
A mérési adat tehát elindul a tartálytól, és végül egy olyan online felületre érkezik, amely megfelelő internetkapcsolattal számítógépről, tabletről vagy okostelefonról is elérhető.
Mit lát ebből a felhasználó?
A technikai háttér összetett lehet, a mindennapi használatnak azonban nem kell annak lennie.

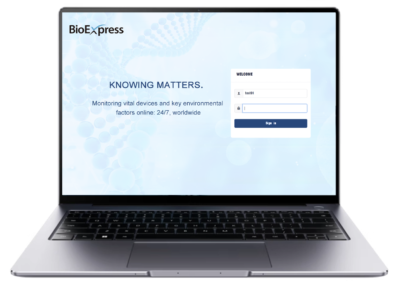

A BioExpress használatához a felhasználó saját fiókot kap, a monitorozandó eszköz pedig sorozatszáma alapján kerül regisztrálásra a felhőszolgáltatásban. A sikeres beállítást követően az eszköz megjelenik a BioExpress felületén, és innen érhetők el a hozzá tartozó monitorozási információk.
A felhasználó számára így nem a kommunikációs infrastruktúra működése kerül előtérbe, hanem maga a tároló és annak állapota.

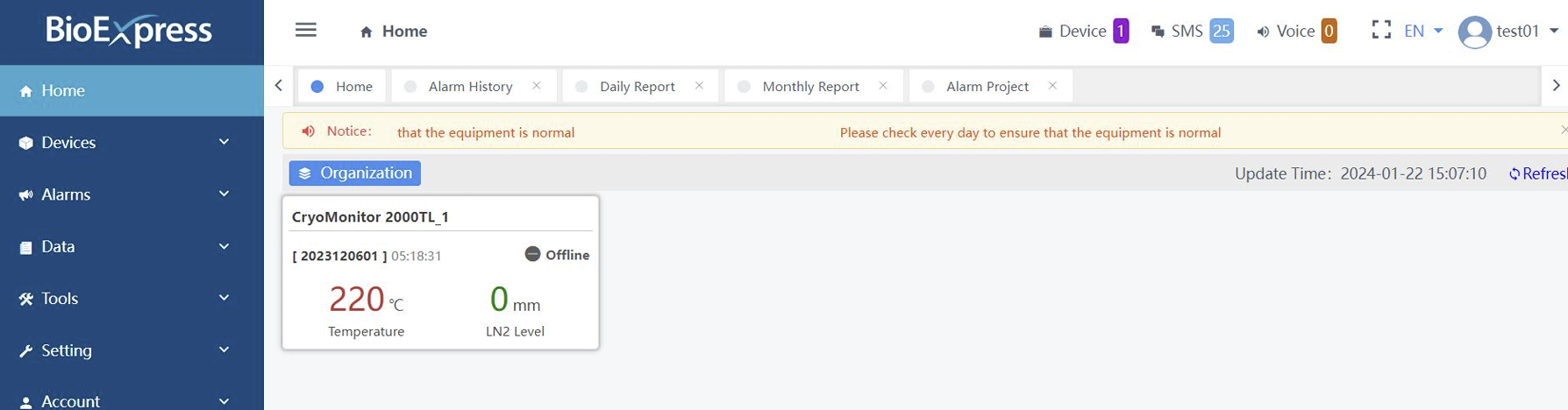

A BioExpress felületén megtekinthetők a CryoMonitor által továbbított hőmérséklet- és folyadékszint-adatok, valamint azok időbeli változását bemutató grafikonok. Ez lényegesen több információt ad, mint egyetlen pillanatnyi mérési érték.
Egy grafikonon ugyanis már nemcsak azt látjuk, hogy mennyi most a folyékony nitrogén szintje, hanem azt is, hogyan változott az elmúlt időszakban.
Ez a különbség szakmailag fontos.
Az időbeli trendek vizsgálata segítheti a tároló működésének áttekintését, és olyan változások felismerését is, amelyek egyetlen helyszíni ellenőrzés során nem feltétlenül lennének szembetűnők.
Ha pedig több monitorozott eszköz tartozik ugyanahhoz a rendszerhez, azok kezelése közös felületen történhet. Így a BioExpress nem egyszerűen egy CryoMonitor távoli kijelzője, hanem a monitorozott eszközök adatainak központi elérési pontja.
Nem elég látni az eltérést – jelezni is kell
A folyamatos adatgyűjtés egyik legfontosabb gyakorlati szerepe a riasztási feltételek beállításának lehetősége.
A BioExpressben külön riasztási határértékek rendelhetők a monitorozott paraméterekhez:
- alacsony hőmérséklet,
- magas hőmérséklet,
- alacsony folyadékszint,
- magas folyadékszint.
A rendszerben a riasztások aktív időintervalluma is meghatározható. Emellett különböző riasztási feltételekhez különböző értesítési módok rendelhetők.
A BioExpress két értesítési lehetőséget támogat. Az e-mail-riasztás a felhőszolgáltatáson keresztül küldhető, míg az opcionális SMS-riasztáshoz külön SMS-szolgáltatás szükséges.
A rendszer tehát nem egyszerűen adatot gyűjt, hanem előre meghatározott feltételek alapján képes felhívni a figyelmet egy olyan állapotra, amely beavatkozást igényelhet.
Ez különösen fontos különbség a hagyományos helyszíni ellenőrzéshez képest: nem a felhasználónak kell folyamatosan figyelnie a kijelzőt vagy a felhőplatformot. A megfelelően konfigurált rendszer maga jelezhet, amikor egy meghatározott határérték átlépése bekövetkezik.
A múlt adatai is értékesek
A monitorozás értéke nem kizárólag abban rejlik, hogy megmutatja a pillanatnyi állapotot.
A BioExpress a korábbi mérési adatok visszakeresésére és feldolgozására is lehetőséget biztosít. A platformon napi és havi jelentések készíthetők, de tetszőlegesen meghatározott időszak adatai is lekérdezhetők.
Az eredmények Excel vagy PDF formátumban exportálhatók, így a mérési adatok a felhőplatformon kívül is felhasználhatók dokumentálásra, értékelésre vagy archiválásra.
A rendszer a riasztási előzményeket is megőrzi, így utólag visszakereshető, hogy milyen riasztási események történtek.
Ezzel a monitorozás már nem pusztán az aktuális állapot megfigyelését szolgálja. Egy időben visszakereshető adatsor jön létre, amelyből a tároló működésének története is kirajzolódhat.
Több felhasználó, eltérő feladatok
Egy laboratóriumban nem feltétlenül ugyanannak a személynek kell minden monitorozott eszközhöz és minden rendszerfunkcióhoz hozzáférnie.
A BioExpress ezért al-fiókok létrehozását és részletes jogosultságkezelést is lehetővé tesz.
Az egyes felhasználókhoz meghatározható, hogy mely menüpontokhoz férhetnek hozzá, milyen műveleteket végezhetnek, illetve mely monitorozott eszközöket láthatják. Több részleggel működő szervezet esetén az eszközök és a felhasználók szervezeti egységekhez is kapcsolhatók.
A rendszer emellett rögzíti a bejelentkezéseket és a végrehajtott műveleteket. A bejelentkezési napló többek között a felhasználót, az időpontot és az IP-címet, a műveleti napló pedig a rendszerben végzett műveleteket dokumentálja.
Ez a háttérben működő funkció talán kevésbé látványos, mint egy valós idejű grafikon vagy egy SMS-riasztás, szakmai környezetben azonban jelentős értéket képvisel: támogatja annak visszakövethetőségét, hogy ki, mikor és milyen műveletet végzett a rendszerben.
A tartálytól az illetékes munkatársig
Ha végigkövetjük a teljes folyamatot, jól látható, hogy az okoskupak és a BioExpress két különböző feladatot lát el ugyanabban a monitorozási rendszerben.
A CryoMonitor 1000TL mér: folyamatosan figyeli a folyékony nitrogén szintjét és a hőmérsékletet.
A kommunikációs rendszer továbbítja ezeket az adatokat.
A BioExpress összegyűjti, megjeleníti és visszakereshetővé teszi az információkat, valamint a beállított feltételek alapján támogatja a riasztások kezelését.
A felhasználó pedig mindehhez távolról is hozzáférhet.
Így válik egy, a kriogén tartály belsejében megszülető mérési érték olyan információvá, amely szükség esetén akár a laboratóriumtól távol lévő illetékes munkatárshoz is eljuthat.
Összegzés
A korszerű kriogén monitorozás tehát nem ér véget az érzékelőnél és nem ér véget a helyi kijelzőnél sem.
A CryoMonitor 1000TL és az opcionális BioExpress felhőszolgáltatás együtt olyan monitorozási környezet kialakítását teszi lehetővé, amelyben a folyékony nitrogén szintjének és a tárolási hőmérsékletnek az adatai távolról is elérhetők, időben visszakereshetők, grafikonokon elemezhetők és jelentések formájában exportálhatók. A konfigurálható riasztások pedig segítenek abban, hogy egy kritikus eltérés ne csak rögzített adat maradjon.
A következő, egyben sorozatzáró cikkünkben egy lépéssel hátrébb lépünk, és a teljes rendszerre tekintünk rá: mitől lesz egy kriogén tároló monitorozása valóban megbízható, és milyen szempontokat érdemes figyelembe venni a megfelelő megoldás kialakításakor?
Szeretné megtudni, hogy a CryoMonitor 1000TL és a BioExpress hogyan illeszthető az Önök kriogén tárolási rendszeréhez?
A megfelelő monitorozási megoldás kialakítása függ a tárolók típusától, számától és az adott laboratórium működési követelményeitől is.
Vegye fel a kapcsolatot a Kriomol Kft. szakértőivel, és segítünk áttekinteni az Önök alkalmazásához megfelelő lehetőségeket.
